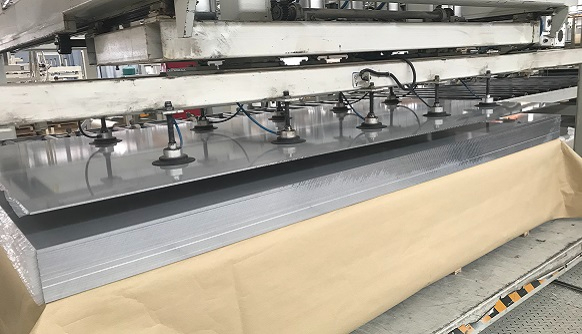

3003鋁板
- 寬度：
- 厚度：
- 接單能力：
- 服務(wù)特色：
- 應(yīng)用領(lǐng)域：
3003鋁板是典型的AlMn系防銹鋁合金，因含1.01.5%錳元素，具有耐腐蝕性強(qiáng)、成形性好、焊接性優(yōu)的特點(diǎn)，廣泛應(yīng)用于建筑、汽車、食品包裝等領(lǐng)域。以下從核心特性、性能參數(shù)、加工工藝、應(yīng)用場(chǎng)景四個(gè)維度展開詳細(xì)解析：
一、核心特性與化學(xué)成分
1. 核心優(yōu)勢(shì)
耐腐蝕性突出：接近工業(yè)純鋁，對(duì)大氣、淡水、海水、食品及有機(jī)酸均有良好耐蝕性，鹽霧測(cè)試(5% NaCl溶液)266小時(shí)后僅表面出現(xiàn)少量凹坑。
成形性優(yōu)異：退火態(tài)(O態(tài))塑性極高，可深沖、折彎，適合復(fù)雜形狀加工(如電池殼、廚具)。
焊接性良好：可采用TIG、MIG焊，焊縫強(qiáng)度達(dá)母材的80%以上，常用于壓力容器和管道焊接。
輕量化特性：密度2.73g/cm3，僅為鋼的1/3，同時(shí)強(qiáng)度比純鋁高10%20%。
2. 化學(xué)成分(質(zhì)量分?jǐn)?shù))
Al：余量
Mn：1.01.5%(強(qiáng)化耐蝕性與強(qiáng)度)
Si：≤0.6%，F(xiàn)e：≤0.7%，Cu：0.050.2%(雜質(zhì)元素控制嚴(yán)格)。
二、力學(xué)性能與狀態(tài)參數(shù)
3003鋁板的力學(xué)性能與加工狀態(tài)密切相關(guān)，通過(guò)冷加工(如冷軋、冷拉)可顯著提升強(qiáng)度，但會(huì)降低塑性。以下為典型狀態(tài)的性能指標(biāo)：
| 狀態(tài) | 抗拉強(qiáng)度（MPa） | 屈服強(qiáng)度（MPa） | 延伸率（%） | 硬度（HB） | 典型應(yīng)用場(chǎng)景 |
|---|---|---|---|---|---|
| O 態(tài) | 120-130 | 40-45 | 30-40 | 28-35 | 深沖件（電池殼、罐體） |
| H14 | 150-160 | 115-145 | 8-16 | 40-60 | 結(jié)構(gòu)件（汽車蒙皮、幕墻） |
| H18 | 185-200 | 165-185 | 4-10 | 55-80 | 高硬度零件（散熱器支架） |
彈性模量：70 GPa
疲勞強(qiáng)度：約60 MPa(循環(huán)次數(shù)10?次)。
三、加工工藝與表面處理
1. 生產(chǎn)工藝
熔煉鑄造：鋁錠與錳合金熔煉后鑄造成扁錠。
熱軋：加熱至480520℃軋制成3150mm厚板。
冷軋：室溫下軋至目標(biāo)厚度(0.2500mm)，控制表面粗糙度(Ra 0.21.6μm)。
退火處理：
完全退火：390430℃保溫，消除應(yīng)力，恢復(fù)塑性(O態(tài))。
快速退火：350370℃短時(shí)保溫，平衡效率與性能(H24態(tài))。
2. 表面處理
陽(yáng)極氧化：可提升耐蝕性，但顏色不均勻(灰白色)，常用于建筑幕墻。
拉絲/拋光：通過(guò)砂帶打磨形成直紋、短紋等紋理，提升美觀度(如電子產(chǎn)品外殼)。
噴涂/電泳：可定制RAL色卡顏色，用于裝飾性需求(如家具、標(biāo)識(shí))。
涂漆/貼膜：增強(qiáng)防銹能力，適用于戶外環(huán)境(如屋頂板)。
